1 概述
        ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
        该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。



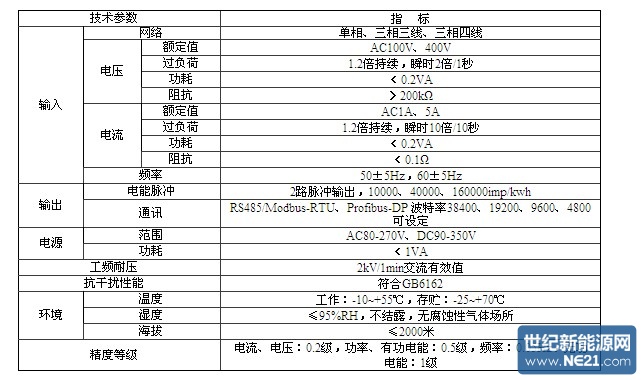

3 产品规格
3.1 80型产品规格

注：
1.J(继电器越限报警输出)与第二路开关量输出复用；
2.ACR10E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口；
3.ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口。

3.2 96型产品规格

注：
1.J(继电器越限报警输出)与第二路开关量输出复用；
2.ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
3.ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口，在选配K(4DI/4DO)功能时无脉冲信号输出端口；
4.ACR220E(L)最多可带2路模拟量输出。

3.3 42型产品规格

注：
1.ACR320E(L)在选配K(4DI/4DO、8DI/4DO)功能时无脉冲信号输出端口；
2.ACR320(330)ELH在选配K功能时具备1路有功电能脉冲信号输出端口；
3.ACR320E(L)最多可带4路模拟量输出；
4.ACR330ELH最多可带2路模拟量输出。

4 接线端子

注1：适用于ACR320E(L)选配8DI/4DO场合；
注2：适用于ACR10E(L)带2路脉冲输出场合。
