AGF-D系列光伏直流柜采集装置
1概述
AGF-D光伏直流柜采集装置，主要用于光伏直流柜内，配合外部霍尔传感器对汇流箱输出电流电压等进行测量，同时可以监控直流柜内断路器、防雷器状态。表内自带温度传感器可以辅助测量柜内温度，配合继电器输出可以实现自动温控的柜内强制鼓风冷却功能。装置带有RS485接口可以把测量和采集到的数据和设备状态上传。

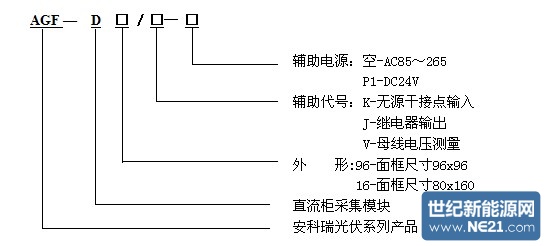

2产品命名
3产品功能

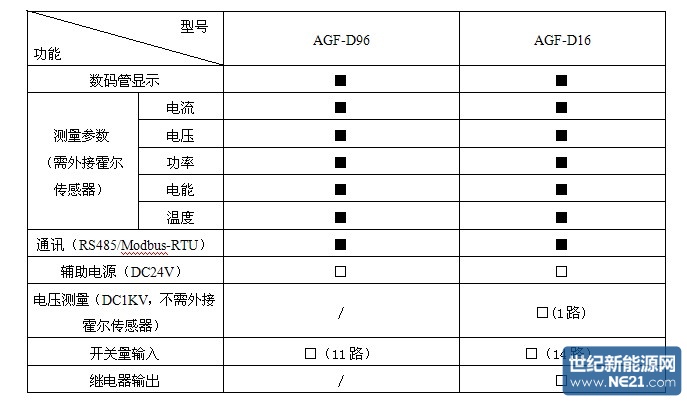

注：■为标配功能；□为选配功能。

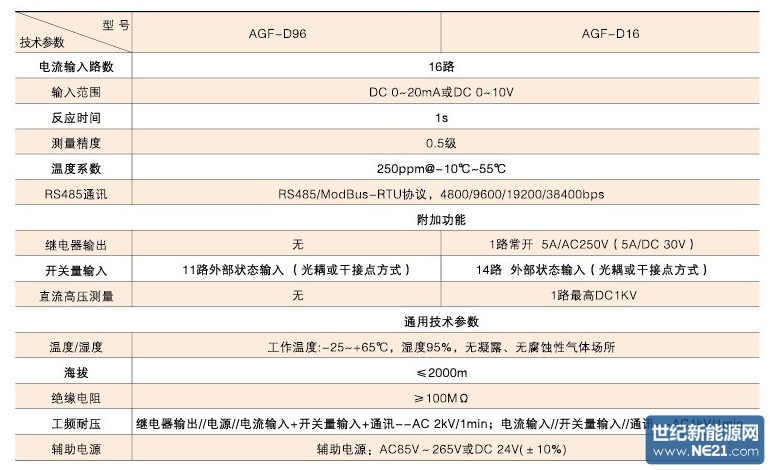

4 技术参数
5 接线方式

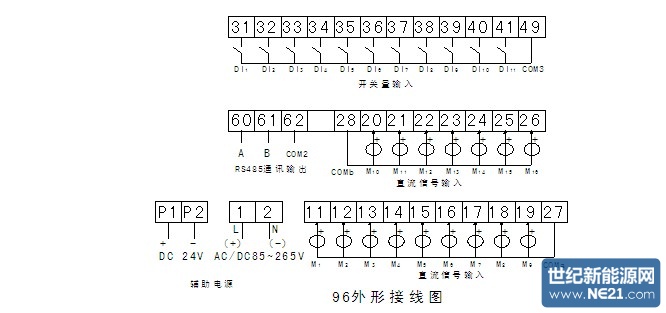

96外形接线图
注：96外形接线M1至M9的公共端只能在COMa, M10至M16的公共端只能在COMb。
公共端的连线需要在靠近仪表侧并接并尽可能短的接在仪表COM口上。

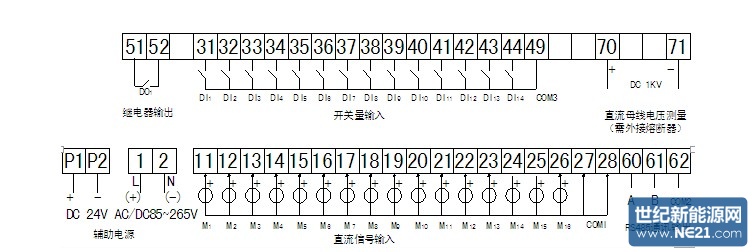

16外形接线图
注：公共端的连线需要在靠近仪表侧并接并尽可能短的接在仪表端子27、28上

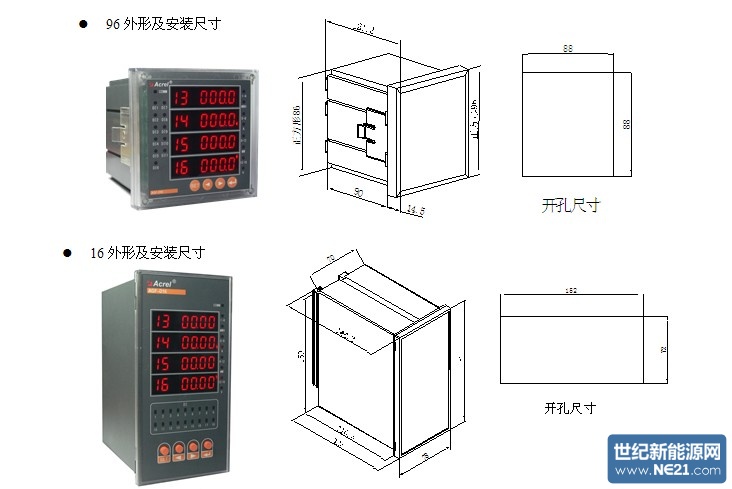

4.7.6外形及安装尺寸(单位：mm)

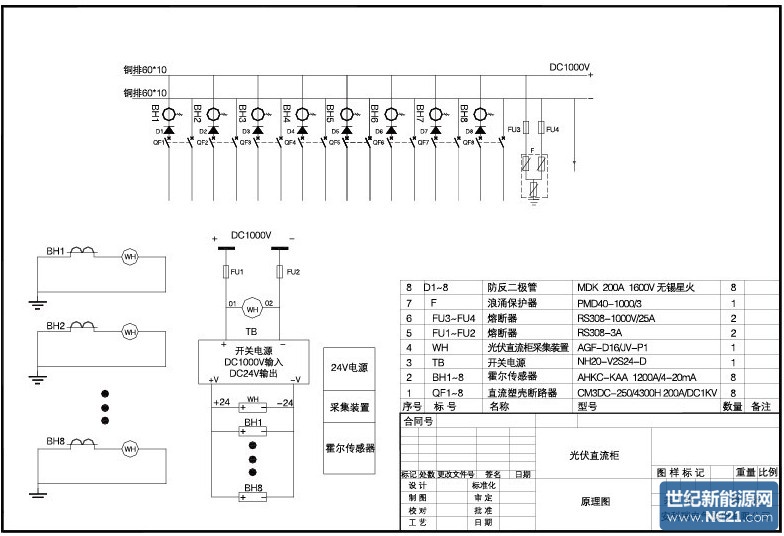

4.8方案图
