随着我国光伏技术不断发展和应用场景的变化，光伏电站通信技术也在不断迭代创新，本文小固将为您全面解析固德威在低压工商业中的通讯方案。
1 模块通讯
模块通讯主要包括4G模块、WIFI/ LAN模块、蓝牙模块等通讯方案，主要用于单台逆变器数据的通讯，其中4G模块的方案为国内低压工商业最常见的通讯方案。 以下为大家一一介绍：
1.1 4G 模块 4G模块（如图1）为一台逆变器配置一个4G模块，内置SIM卡（含5年基础流量），4G模块与逆变器有单独的USB口连接（如图2）。

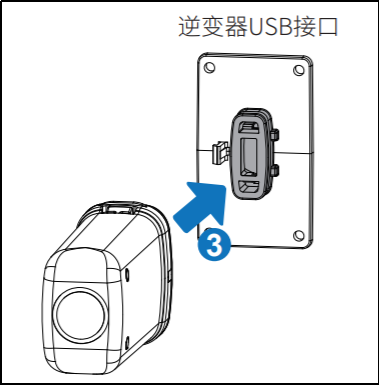

图1:4G模块 图2：安装4G模块
4G模块的优点是组网简单，一键扫码即可注册添加电站，不需要复杂的布线，缺点就是后期需要一定的流量费用。4G模块数据一般上传到固德威云和平台，对于第三方平台需要数据的，可以通过kafka订阅转发、OpenAPI接口调用、MQTT协议直发等形式实现。 下一步固德威对于模块的定位是解决客户的痛点，主要集中为以下四个方面：
偏远地区或密闭空间对于4G信号有影响的，通过增强天线去放大4G信号，保证数据正常传输。
对于运维阶段需要花长时间找逆变器，通过内置GPS去解决逆变器无法准确定位的问题。
模块的序列号与逆变器序列号实现一对一的绑定关系，防止模块盗用到其他地方。
集成蓝牙功能，减少现场配置后的等待时间（4G模块看到数据需要等待一会时间）。
1.2 WIFI模块
第二代的WIFI模块（WiFi Kit-20），实现了WIFI与蓝牙的融合，本地监控通过手机Solargo与智能通讯棒进行配对（如图4），配对后在软件中找到“通讯配置”界面，配置WIFI后即可实现远程监控。

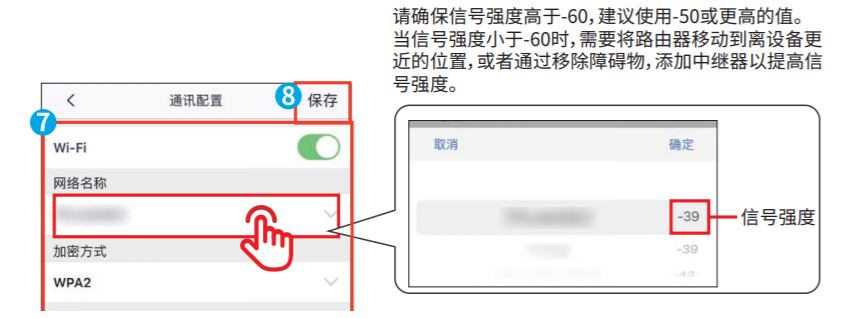

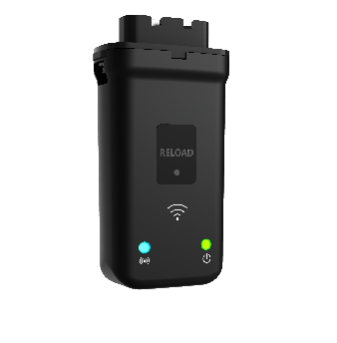

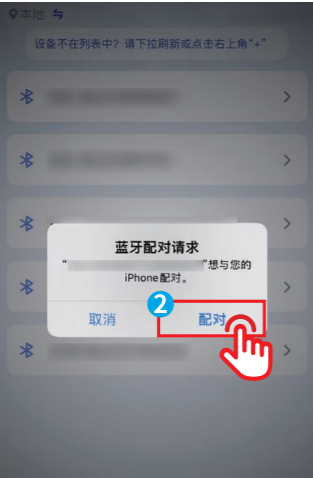

图3：WIFI Kit-20 图4 ：APP与蓝牙配对 WIFI模块需要WIFI信号能覆盖到的地方，且WIFI信号强度不应太弱（如图5），配置的无线路由的密码修改、欠费、线路中断都会影响逆变器的通讯，国内工商业现场配置的一般比较少，主要是4G路由器需要取电且需要放置条件有要求，布置网线又会增加不少成本。 图5：WIFI信号
1.3 蓝牙模块 上面讲到，WIFI kit-20已经内置蓝牙了，4G模块新版本也已经有了规划，蓝牙作为一个单独的模块，只具备本次调试配置的功能，主要用于逆变器参数的配置。
蓝牙模块也是插在USB接口上的，但单独额定蓝牙模块防护等级仅为IP20，配置完成后，请取下蓝牙模块并插入其他通讯模块或防水塞。

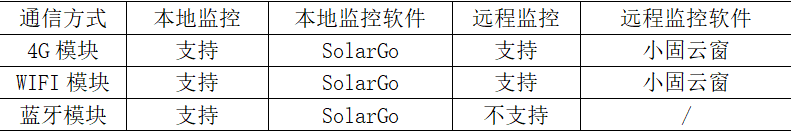

最后再做一个对比： 2 RS485通讯

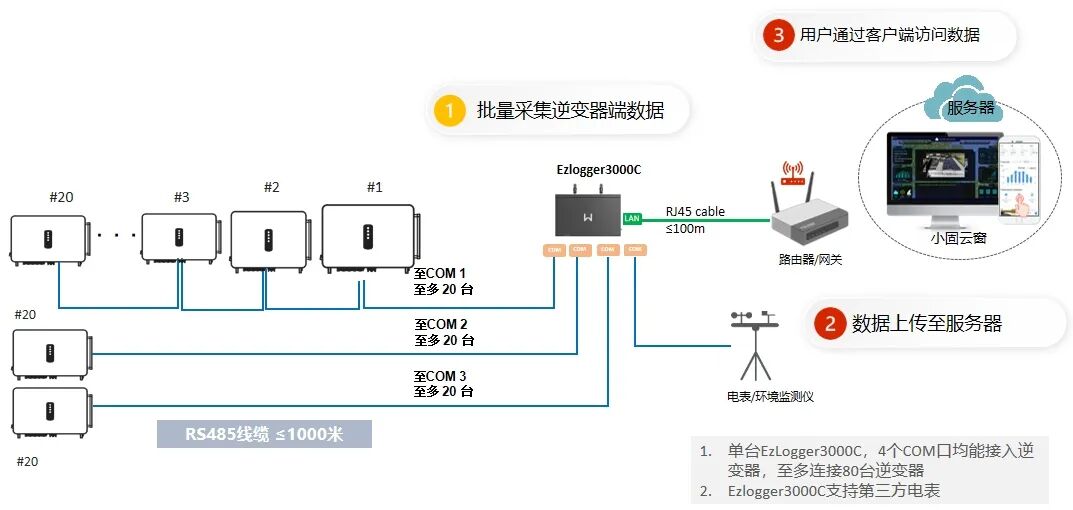

2.1 RS485有线通信方案 具体组网形式如下（如图6）：逆变器通过手拉手的方式接入数据采集器 图6：RS485组网
RS485有线监控通讯稳定，抗噪声干扰性好，适合搭建本地监控或者集中统一的运维中心，但RS485前期布线和人工成本较高，后期还需要做监控联调，确保RS485链路上的逆变器数据能够上传至后台。 数据采集器是RS485通讯中的核心设备，他与逆变器之间的RS485串口协议为Modbus RTU协议，一般数据采集器与云平台相配套。 2.2 Ezlogger 3000C数据采集器
Ezlogger 3000C为固德威第三代智能数采，该设备可以轻松实现数据采集、传输和通讯协议转换。无缝对接云服务器，将收集到的数据将发送到固德威SEMS Cloud或者第三方云平台（图7），实现电站的实时监控、远程控制和高效电力调度。
图7：数据采集终端 注：1. 对于不同型号的逆变器在同一台数采下混接具体请咨询固德威技术团队。 2. 数采对于RS485线的最远通讯距离为1000米以及单个COM口的逆变器最多支持20台接入。
Ezlogger 3000C具备两个电口、4个RS485口、DI*4/DO*2、 AI*4、PT口、CAN口、USB口等多个输入/输出端口，可兼容逆变器、电表、环测、温感装置等多种设备，具备南向RS485组网+北向4G无线组网/光纤组网的能力，适合工商业场景使用。 Ezlogger 3000C 的ETH2电口连接设备嵌入式的WEB（图8），通过WEB可设置相关参数，查看设备运行信息、错误信息，及时了解系统状态。

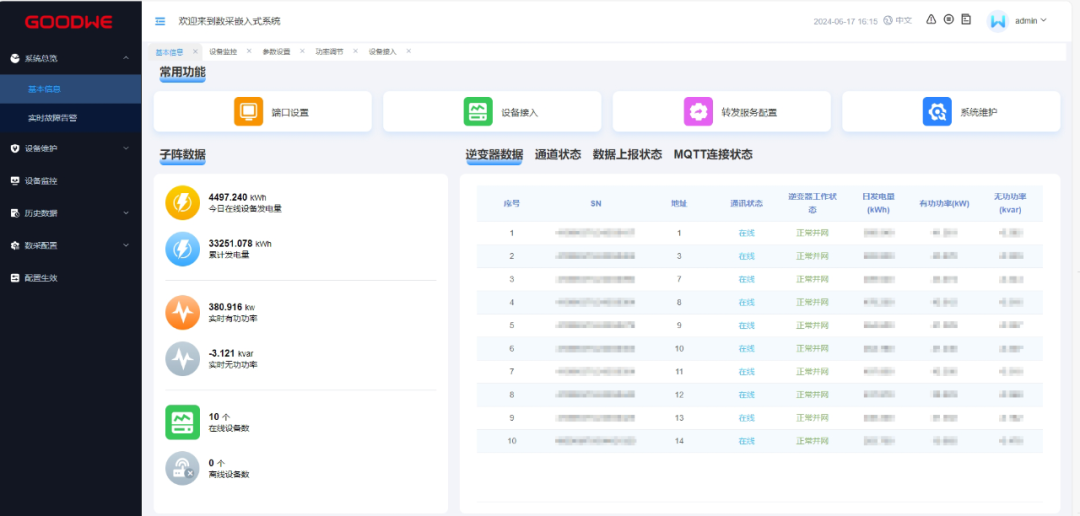

图8：WEB界面
2.3 模块与RS485接口的关系
相互独立的接口，且均为标配；
可同时使用，一路到厂家平台，一路到第三方平台。
3 总结 本期小固为大家呈现了多种通讯方案，从便捷的无线通讯，到功能更加强大支持组网及接受调控的有线通讯，固德威致力于提供全方位、多样化的通讯解决方案，满足不同客户的应用需求。
下期，小固还会带来一份升压工商业的通讯方案，会介绍到另外一种通讯方案（PLC电力载波通讯），这种通讯方案会大大降低工商业的通讯成本，敬请期待！
