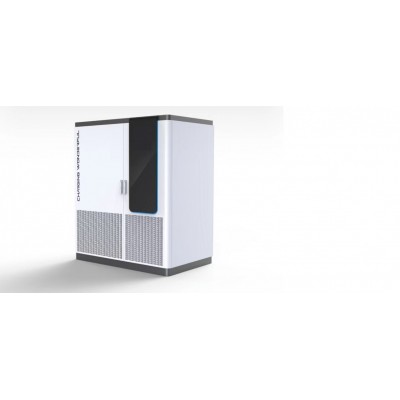

480KW 分体式1拖12直流充电堆
一、系统简介
直流充电堆包括充电主机和充电终端两部分，充电主机完成充电模块管控和功率分配，易充新能源充电堆具有矩阵式全柔性调配功能，最大支持6个双枪终端12把枪应用。充电终端主要由人机交互单元、控制单元、计量单元、安全防护单元组成。其中，人机交互单元主要包括：终端桩体、LCD触摸屏、读卡模块（可选）、充电插头；充电主机控制单元主要包括：功率分配控制模块、PDU控制板，PDU快充控制板（继电器汇流板），散热系统控制板；终端计量单元为电能表；安全防护单元包括：急停开关、过流及短路保护单元。
系统特点
n ■具有按时、按电量、按金额、自动四种充电模式。
n ■具有人机交互功能，采用彩色液晶触摸屏。
n ■充电过程中显示当前充电模式、时间、电量、及计费信息等。
n ■具有模块管理功能，控制模块输出电压及电流大小。
n ■具备过流、短路、过压、欠压等完善的保护功能；同时具备急停开关、绝缘检测等安全防护功能。
n ■具备充电接口的连接状态判断、控制导引等完善的安全保护功能，以确保充电桩安全可靠运行。
n ■提供完善的通讯功能，可根据需要上传直流充电桩的运行状态参数，监测故障类型、充电计量等，接受远程控制命令。
n ■配置拥有通直流电度表，进行直流电计量。
n ■设置刷卡接口，支持RFID卡、IC卡等常见的刷卡方式。
n ■满足技术先进、性能稳定、可靠性高、符合环保和节能要求。
n ■直流充电桩内印刷线路板、接插件等电路进行防潮湿、防霉变、防盐雾处理，保证充电桩能在室外潮湿、含盐雾的环境下能正常运行。
n ■具有防锈、防氧化保护功能：直流充电桩铁质外壳和暴露在外的铁质支架、零件采取双层防锈措施。
n ■采用阻燃外壳材料，壳体坚固，结构上防止用户轻易触及带电部分。
n ■设计外观标识可根据用户要求设计。
产品特点：
1.高集成度主控板，具有双路绝缘检、模块电压、电池电压检测三合一专利；
2.低温特性突出，支持-40℃应用环境，在内蒙、甘肃、陕西大量应用；
3.除了自己独立研发的充电桩设备，后台软件、手机终端软件都是公司独立研发产品；
4.产品具备华为产品品质，独立研发的核心主控是华为充电模块配套指定主控供应商；
5.充电主机是480kW，可以1拖4枪，1拖6枪，1拖8枪，1拖10枪， 1拖12枪应用；
6.产品应用具有高能效管理模式；
二、设备基本参数
产品型号 | ECDM-1000/480-M2-F | 备注 |
落地式尺寸 | 主机：1570mm*1000mm*1700mm 终端：550mm*300mm*1400mm | 终端有7寸彩色触摸屏 指示灯 |
相对湿度 | 5%～95% | |
工作温度 | -20℃～+50℃ | |
存储温度 | -40℃～+70℃ | |
输入电压 | AC380V±15% | 两路交流配电输入 |
最大输出功率 | 480KW | |
输出电压 | DC200V~1000V | |
系统最大输出电流 | 1596A | |
冷却方式 | 风冷 | |
通讯接口 | 主机-终端：CAN通讯接口 | |
通讯方式 | Ethernet、4G(可选） | |
计费接口 | 终端电表计量 | |
环境温度 | ≤90%无凝露 | |
充电接口 | 1拖4，1拖6，1拖8，1拖10，1拖12 | 双枪终端 |
IP防护等级 | IP54 | |
安装方式 | 落地式 | |
落地重量 | ≤250㎏ |
三、可实现智能充电网络
1、完美连接充电桩APP可以实现手机查找、预约、充电监控、并支持专用IC、手机APP、二维码等多个便捷支付方式。
2、通过充电桩管理平台，所有充电桩均接入互联网，可实现电桩共享，提高其使用率，离线亦可运行。
